在當今高度互聯的電子世界中，設備的運行速度和數據傳輸速率正以驚人的速度提升。然而，這種進步也帶來了一個日益嚴峻的副作用——電磁干擾（EMI）。高頻信號在電路板上穿梭時，會像無形的噪音一樣，干擾鄰近元器件的正常工作，導致信號失真、數據錯誤甚至系統崩潰。為了確保電子設備的穩定性和信號完整性，工程師們必須構建一道可靠的電磁屏障。在眾多屏蔽材料中，VMPET電子膜憑借其獨特的真空鍍鋁工藝，成為了一種兼具性能與成本效益的優選方案，其防護效果值得我們深入探究。

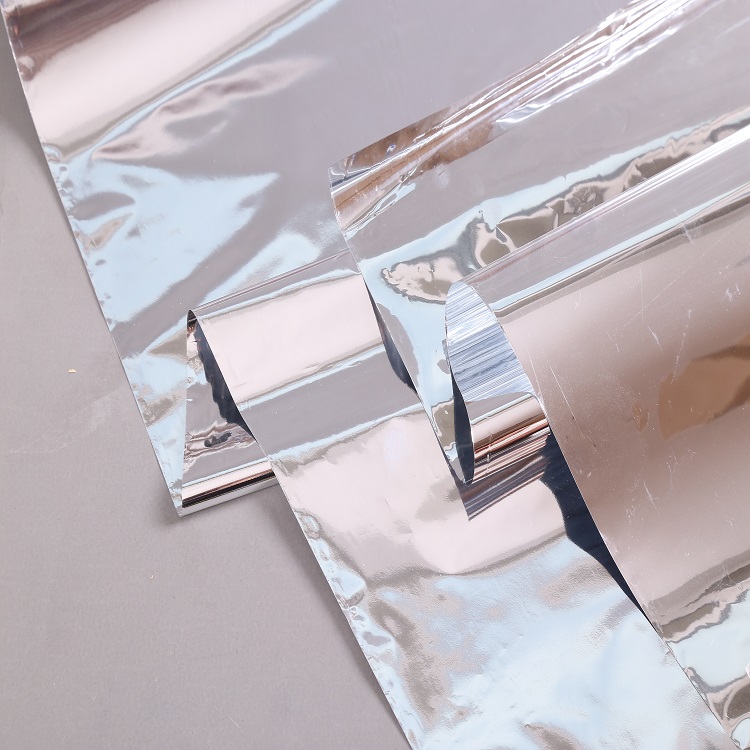

要理解VMPET電子膜的防護效果，首先必須剖析其核心——真空鍍鋁工藝。這一過程是在高真空環境下，將金屬鋁加熱蒸發，使其以原子或分子的形態均勻沉積在PET（聚酯）薄膜基材上，形成一層致密、連續的金屬鋁層。這層薄薄的鋁層，雖然肉眼看來只是賦予了薄膜金屬光澤，卻在微觀世界構建了一道堅固的電磁防線。當電磁波傳播到這層鋁膜表面時，其優異的導電性會像一個高效的反射鏡，將絕大部分電磁波能量反射回源頭，從而阻止其穿透到設備內部。這種反射效應是VMPET膜最主要的EMI防護機制。

然而，防護效果的優劣，并不僅僅取決于“有”一層鋁，更在于這層鋁的“質”。真空鍍鋁工藝的精妙之處，在于它能精確控制鋁層的厚度與均勻性。鋁層越厚、越均勻，其導電性能就越好，形成的屏蔽效能（SE）也就越高，能夠抵御更高頻率的電磁干擾。同時，該工藝確保了鋁層與PET基材之間具有極強的附著力，使得這層金屬屏蔽層在后續的模切、彎折、層壓等加工過程中不易脫落或產生針孔、裂紋等缺陷。任何微小的物理不連續，都可能成為電磁波泄漏的“捷徑”，因此，工藝的穩定性直接決定了最終產品的防護可靠性。

正是基于這些特性，VMPET電子膜在實際應用中展現出巨大的價值。在智能手機、平板電腦等消費電子產品中，它常被制成屏蔽罩或復合在FPC（柔性電路板）上，精準地包裹在敏感芯片或射頻模塊周圍，有效隔離內外部的電磁噪聲。在汽車電子領域，面對引擎艙內復雜的電磁環境，VMPET膜被用于包裹線束或作為ECU（電子控制單元）的內部襯墊，保障行車電腦等關鍵部件的穩定通信。相較于傳統的金屬屏蔽罩，VMPET膜更輕、更薄、更柔韌，能夠適應現代電子產品對輕薄化和異形設計的苛刻要求，同時其成本也更易于控制，便于大規模自動化生產。

VMPET電子膜對電磁干擾的防護效果，其根源在于真空鍍鋁工藝所創造出的那層高質量、高結合度的金屬鋁層。它通過高效的電磁反射原理，為電子設備構建了一道輕量化、高可靠性的屏蔽屏障。對于任何致力于提升產品電磁兼容性（EMC）性能、優化設計并控制制造成本的工程師而言，深入理解并善用VMPET電子膜，無疑是在解決日益復雜的EMI問題中，一個既科學又經濟的明智之選。
