收縮膜套標(biāo)簽

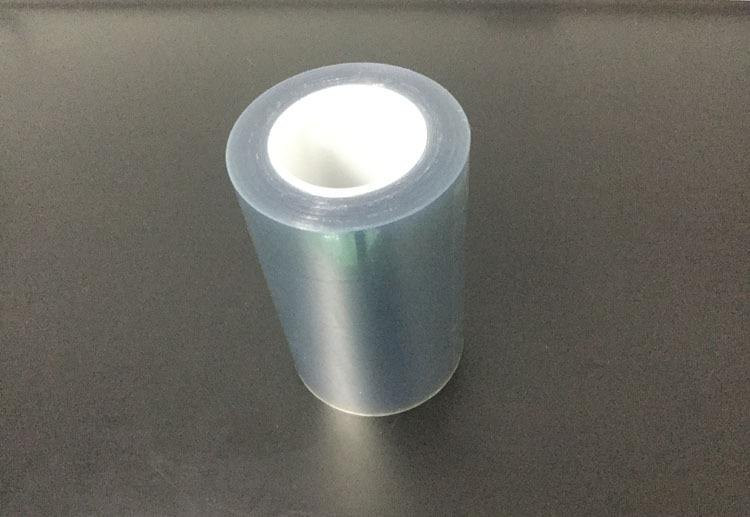

收縮膜套標(biāo)簽本質(zhì)上來(lái)說(shuō)還是一個(gè)屬于熱收縮膜的范疇，是一種在塑料薄膜或塑料管上可以進(jìn)行分析印刷的新興電子標(biāo)簽，主要內(nèi)容包括PE、PVC、PET等常見(jiàn)熱收縮膜類(lèi)型，由于收縮膜套是一種在生產(chǎn)發(fā)展過(guò)程研究中被拉伸定向，而在我們使用這個(gè)過(guò)程中出現(xiàn)受熱收縮的熱塑性塑料薄膜。因此在工作表面形成圖案的設(shè)計(jì)前都要充分考慮到不同材料的橫、縱向收縮率，以及收縮后裝飾圖文各方向是否允許的變形數(shù)據(jù)誤差，才能得到保證收縮到容器上的圖案、文字、條形碼的準(zhǔn)確還原。
優(yōu)點(diǎn)
收縮薄膜袖標(biāo)是印刷在塑料薄膜或塑料管上的薄膜袖標(biāo)。 具有以下特點(diǎn)：
1）收縮膜套標(biāo)簽進(jìn)行加工可以方便，包裝設(shè)計(jì)密封、防污染，對(duì)商品信息保護(hù)性好；
2. 薄膜套與商品緊密貼合，包裝緊湊，顯示產(chǎn)品形狀，適用于不易包裝的不規(guī)則商品。
3）收縮膜套標(biāo)簽貼標(biāo)時(shí)，無(wú)須使用黏合劑，并可獲得與玻璃相同的透明度；
4）收縮膜套標(biāo)簽?zāi)軐?duì)包裝容器提供360°的全方位裝飾，并可將產(chǎn)品說(shuō)明等商品信息印刷在標(biāo)簽上，使消費(fèi)者不用打開(kāi)包裝就能了解產(chǎn)品的性能；
5）收縮膜套標(biāo)簽的印刷屬于薄膜里?。▓D文在膜套內(nèi)側(cè)），可起到保護(hù)印跡的作用，且標(biāo)簽?zāi)湍バ阅芨谩?/span>
設(shè)計(jì)要點(diǎn)與選材原則
標(biāo)簽設(shè)計(jì)
膜套上裝潢圖案的設(shè)計(jì)要根據(jù)薄膜的厚度確定。設(shè)計(jì)圖案時(shí)首先要弄清薄膜的橫向及縱向收縮率，以及包裝后各方向允許的收縮率及裝潢圖案收縮后的允許變形誤差，確保收縮后的圖案、文字能夠準(zhǔn)確還原。
薄膜厚度與收縮性
用于收縮膜套標(biāo)簽的材料要著重考慮三個(gè)因素：環(huán)保要求、薄膜厚度及收縮性能。
確定薄膜厚度的依據(jù)是標(biāo)簽的應(yīng)用領(lǐng)域及成本因素。當(dāng)然，價(jià)格并非決定性的因素，因?yàn)槊糠N薄膜都有其獨(dú)特性，用戶(hù)和商標(biāo)印刷廠商在簽約前必須明確所用薄膜和最適合材料的工藝。另外，加工設(shè)備所要求的指標(biāo)和其他工藝因素也直接影響到厚度的選擇。通常要求制作收縮膜套標(biāo)簽的薄膜厚度為30～70μm，其中,40μm、50μm的薄膜應(yīng)用較多。
此外，對(duì)薄膜的收縮率有一定要求，且橫向（TD）收縮率要高于縱向（MD）收縮率。常用材料的橫向收縮率為50%～52%和60%～62%，特殊情況下能達(dá)到90%。縱向收縮率要求在6%～8%。在制作收縮膜套標(biāo)簽時(shí)，應(yīng)盡量選擇縱向收縮率小的材料。
薄膜材料
制作收縮膜套標(biāo)簽的材料主要有PVC（聚氯乙烯）膜、PET（聚酯）膜、PETG（改性聚酯）膜、OPS（取向聚苯乙烯)膜等。其性能如下：
PVC膜
PVC膜是目前應(yīng)用最廣泛的一種薄膜材料。它價(jià)格低廉，溫度收縮范圍大，對(duì)熱源的要求不高，主要加工熱源是熱空氣、紅外線或二者的結(jié)合。但PVC難回收，燃燒時(shí)產(chǎn)生毒氣，不利于環(huán)保，在歐洲、日本已禁止使用。
OPS膜
作為PVC薄膜的替代品，OPS膜得到日益廣泛的應(yīng)用。它的收縮性能好，也有利于環(huán)保。該產(chǎn)品國(guó)內(nèi)市場(chǎng)供不應(yīng)求，目前高質(zhì)量的OPS主要依賴(lài)于進(jìn)口，這成為制約其發(fā)展的一個(gè)重要因素。
PETG膜
PETG共聚物膜不僅利于環(huán)保，并能夠預(yù)先調(diào)整收縮率。但是，由于收縮率過(guò)大，在使用中也會(huì)受到限制。
PET膜
PET膜是國(guó)際公認(rèn)的環(huán)保型熱收縮膜材料。它的技術(shù)指標(biāo)、物理性能、應(yīng)用范圍和使用方法均接近PVC熱收縮膜，但價(jià)格比PETG更便宜，是目前最先進(jìn)的單向收縮薄膜。其橫向收縮率達(dá)70%，縱向收縮率小于3%，且無(wú)毒、無(wú)污染，是替代PVC最理想的材料。
收縮膜套標(biāo)簽印刷
印刷
在選定的膠卷上打印。目前，收縮包裝印刷主要使用凹版印刷，使用溶劑型油墨，其次是柔印。隨著柔性版印刷技術(shù)的發(fā)展，印刷色彩明亮清晰，可與凹版相媲美，具有凹版厚度大、光澤度高等特點(diǎn)。此外，柔印采用水性油墨，更有利于環(huán)保。
分切
采用高性能分切機(jī)對(duì)印刷好的卷筒膜材料進(jìn)行縱向分切，同時(shí)對(duì)膜的邊緣進(jìn)行處理，使其光滑、平整、不卷曲。使用分切機(jī)時(shí)，應(yīng)注意避免刀片被加熱，因?yàn)榧訜岬牡镀瑫?huì)導(dǎo)致薄膜的切割部分起皺。
縫合
對(duì)縱切后的薄膜用縫合機(jī)進(jìn)行研究中心以及縫合，管口黏合，使之形成一個(gè)包裝設(shè)計(jì)所需的膜套。縫合技術(shù)需要的材料加工余量取決于不同縫合方法精度及操作管理人員的技能，最大的縫合許用量為10mm，通常為6mm。
橫向裁切
薄膜蓋在商品外包裝，并根據(jù)包裝尺寸用分切機(jī)水平切割。在適當(dāng)?shù)募訜釡囟认拢湛s膜的長(zhǎng)度和寬度會(huì)急劇收縮(15% ~ 60%)。一般要求膠片的尺寸比商品形狀的最大尺寸大10% 左右。
熱收縮
通過(guò)熱通道、熱烤箱或熱空氣噴槍加熱。此時(shí)，收縮標(biāo)簽將沿著容器的外部輪廓迅速收縮，與容器的外部輪廓緊密貼合，形成與標(biāo)簽保護(hù)層形狀完全一致的形狀。
在熱縮標(biāo)簽的生產(chǎn)過(guò)程中，需要用專(zhuān)門(mén)的檢驗(yàn)機(jī)器對(duì)每一道工序進(jìn)行嚴(yán)格的檢驗(yàn)，以保證生產(chǎn)精度。
適用范圍
收縮標(biāo)簽的適應(yīng)性具有很強(qiáng)，可對(duì)木質(zhì)、紙質(zhì)、金屬、玻璃、陶瓷等包裝容器技術(shù)進(jìn)行研究表面裝飾、裝潢，廣泛可以應(yīng)用于我國(guó)食品、日化企業(yè)產(chǎn)品、化工生產(chǎn)產(chǎn)品的包裝設(shè)計(jì)裝潢，如各種飲料、化妝品、兒童發(fā)展食品、咖啡等。
