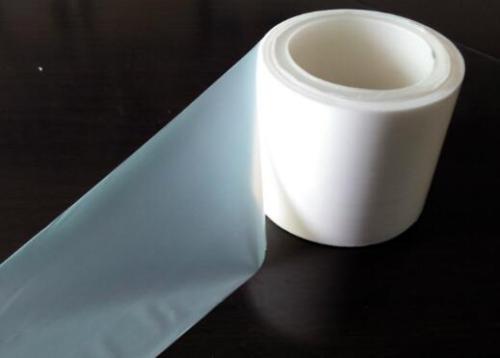

首先介紹了消光膜的用途和特點(diǎn)

消光膜外觀象紙張，給人帶來柔和與奢華的感覺。用途如下：

1、直接進(jìn)行外包裝及仿紙用途，包括可以留作信函作為窗口，油性書寫。

與其他材料復(fù)合，如紙張、鋁膜、遮光膜，用于日用品、服裝、化妝品、零食等包裝的書刊封面。本發(fā)明還包括輕型預(yù)涂膜的制備。

3.用作膠帶基材，制作隱形膠帶。

4.消光層不僅表面粗糙不均，厚度難以精確表征，而且其機(jī)械強(qiáng)度低于 BOPP 層，因此有些廠家沒有考慮該層的厚度。一般情況下，消光膜的 RA 值在0.5 ~ 0.7 μm 之間，有些廠家的 RA 值在0.8 μm 以上，半消光膜的厚度在0.5 μm 以下。

5.消光層具有良好的熱封性能，其特點(diǎn)是熱封強(qiáng)度高，熱粘度好。

6、消光膜耐磨設(shè)計(jì)能力比光亮膜差一些。

二、消光膜的加工條件

為了獲得均勻的消光表面，必須保證消光表面的厚度，最小允許厚度與模頭結(jié)構(gòu)有很大關(guān)系，模頭熔體流動(dòng)截面厚度分布的均勻性和多層材料層流體組成的穩(wěn)定性決定了消光材料厚度分布的均勻性。為了確保消光層完全覆蓋 BOPP 表面，建議消光層的厚度如下:

1.當(dāng)總膜厚大于15μm時(shí)，表層厚度一般為2.3微米左右；

當(dāng)薄膜總厚度為12 ~ 15μm 時(shí)，表面層厚度≥2μm。

2.單面消光膜的消光面盡量放在氣刀面上，而不是放在激冷輥面上，激冷輥和水箱的溫度可以適當(dāng)高一些，比如30℃左右。

3、擠出空氣過濾網(wǎng)用80至100鉬，有些對表面進(jìn)行細(xì)膩度要求高的膜廠，也可以用一個(gè)更高目數(shù)的過濾網(wǎng)，如150鉬。擠出時(shí)間溫度比一般均聚PP略高5~15℃。如喂料段210℃，其他不同區(qū)段245℃。

4.縱向拉伸比約為4.8:1?？v向拉伸溫度與無規(guī)共聚物相近，拉伸區(qū)溫度為125 ° C ± 5 ° C。

5、消光膜配方可分為三類:

A.包裝和復(fù)合包裝消光膜：

消光層（氣刀面）： 消光料FM500N    100%      2.3μm

芯層：HOPP97%+FAS25PP  2%     10 ~ 15μm

光亮層（貼冷輥面）：HOPP 98%+AB05PS   2%      0.8μm

電暈處理一般在光亮層(復(fù)合面)。需要時(shí)，如生產(chǎn)燙金消光膜時(shí)，消光面也可以進(jìn)行電暈處理，但不推薦進(jìn)行火焰處理。薄膜表面電阻須小于1012 Ω。

B.隱形粘膠帶消光膜：

消光層：FM500      100%         2μm

芯層： HOPP       100%        24μm

消光層： FM500      100%         2μm

單面電暈處理。另外，涂不干膠面也可做成光亮面。

C.仿紙薄膜：

消光層：FM500100%、2μm

芯層：HOPP 70%+ ( 珠光 )FP650 10%+ ( 增白 )IW700P 20% 46μm

消光層：FM500100%     2μm

另外，其中一個(gè)消光面做成光亮面時(shí)，可制取單面仿紙膜。

三、消光度的控制：

消光度可以用表面光澤度來表示，光澤度愈低則消光度越高，多數(shù)應(yīng)用場合要求消光膜的消光度要高,但是也有例外。消光度（光澤度）是消光膜的最重要指標(biāo)之一。

下列情況有助于消光度的提高：

A．增加表層厚度；

B．提高水浴及冷輥溫度；

C．適度提高拉伸倍率。

四、疵點(diǎn)的控制

消光膜的缺陷主要是銀色斑點(diǎn)。當(dāng)消光面被打破時(shí)，形成一個(gè)孔，在孔的中間出現(xiàn)一個(gè)光滑明亮的芯層。這樣的洞叫做銀點(diǎn)。

銀點(diǎn)的主要原因總結(jié)如下:

生產(chǎn)線通過擠出機(jī)和模頭流道有死角或熔體分布情況不均

過濾效果差，發(fā)生物料泄漏

廢料回收系統(tǒng)和氣力輸送系統(tǒng)帶來異物污染和濕氣。

抗靜電劑濕度太高揮發(fā)性物質(zhì)太多

消光層厚度太薄

消光層內(nèi)有大尺寸的凝膠等雜物。

中間層有大尺寸進(jìn)行凝膠物及其它一些雜物
